產品名稱：閥門電動裝置z20-18w(接線圖、原理圖)[ 2023-08-30 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

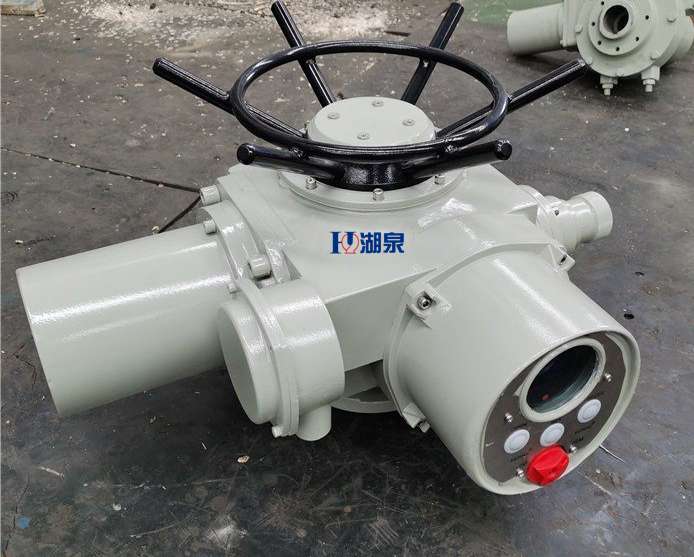

一、閥門電動裝置z20-18w產品介紹
上海湖泉閥門集團有限公司DZW20-18W多回轉執行器分為:常規戶外標準型、隔爆型、整體一體化型和調節型、智能非侵入式總 線控制型等。DZW20-18W多回轉執行器設計標準: 2.1常規型閥門電動裝置的設計標準,完全按...電動裝置 Z20-18W:多回轉閥門電動頭(又稱為電動執行器、電動執行機構、閥門電裝),戶外型,需外配控制箱控制,輸出扭矩200N.m,輸出轉速18r/min,電壓380V.AC,電機功率0.37KW,防護等...轉矩Z型閥門電動裝置:雙向超行程保護功能:當執行機構輸出有效行程超過設定行程時,該功能起作用,LCD屏顯示開過載或關過載報警,同時有一對無源開關點與報警信號點閉合,提示現場操作...用于電力、冶金、石油、化工、造紙、污水處理等行業。
二、閥門電動裝置z20-18w產品特點
防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
產品標識：為揚州大禹電力生產品牌。
輸出軸轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m
產品型式：多回轉電動裝置
型號示例：
1.Z30I-18W：多回轉電動裝置，輸出轉矩300N?m（30kgf?m），電站型接口，輸出轉速18r/min，轉圈數60，常規戶外型。
2.Z45T-24B：多回轉電動裝置，輸出轉矩450N?m（45kgf?m），推力型接口，輸出轉速24 r/min，轉圈數120，隔爆型。
3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf?m)，轉矩型接口，輸出轉速24 r/min，轉圈數240圈，整體調節型。
型號規格
公稱轉矩（N，m)
公稱推力（KN）
閥桿直徑
轉圈數（圈）
手動速比
輸出轉速（r/min)
電機功率（KW）
參考重量（Kg)
Z5
50
20
28
60
1::1
12
0.12
28
Z10
100
40
28
60
1::1
182436
0.25.37
45
Z15
150
182436
0.37.55
50
Z20
200
100
40
60
1::1
1824
0.37.55
55
Z30
300
1824
0.55.75
58
Z45
450
150
48
120
1::1(20::1)
2436
1.11.5
110
Z60
600
2436
1.52.2
120
Z90
900
200
60
120
1::1(25::1)
2436
2.23
139
Z120
1200
2436
34
142
Z180
1800
325
70
150
22.5::1
1824
45.5
250
Z250
2500
1824
5.57.5
255
Z350
3500
700
150
20::1
1824
7.510
330
Z500
5000
80
1824
1015
350
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)注2：當產品提供四層計數器時，轉圈數為表1圈數*10
電機技術參數見表2
功率KW
0.12
0.25
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
10
15
電流A
0.57
1.03
1.38
2.2
2.62
4
4.12
5.25
7.9
8.87
12.05
15.6
20.5
26.6
