蝶閥種類及型號圖片大全一看就懂了
[ 2023-10-09 ]
蝶閥種類及型號圖片大全一看就懂了——蝶閥的種類有哪些呢?接下來就讓我們一起來了解一下。蝶閥根據驅動方式可以分為:手柄蝶閥、蝸輪蝶閥、氣動蝶閥、電動蝶閥等等,我們只介紹這四種常見的方式。 手柄蝶閥 低壓管道,口徑在DN200以內使用手柄蝶閥最劃算,手柄蝶閥結構簡單,從連接形式來說，蝶閥有對夾、法蘭、卡箍、焊接這幾種。對夾式蝶閥結構短，體積小巧被多用在過水管道上，不適合做大口徑；法蘭式蝶閥適用范圍最廣，口徑小到...從驅動方式說，蝶閥有手動、氣動、電動等。手動蝶閥成本適中，是很多用戶的首選；氣動蝶閥和電動蝶閥屬于自動控制閥門，無需人工進行操作，運用空氣或者電力...從材質方面來說，常見的蝶閥材質有鑄鐵、鑄鋼、不銹鋼、鋁合金等。鑄鐵蝶閥多用在常溫常壓的管道上，屬于十分常規的蝶閥材質配置；鑄鋼蝶閥的成本要高...蝶閥的種類可以分為法蘭蝶閥、對夾式蝶閥、襯膠蝶閥、襯氟蝶閥、通風蝶閥等等。蝶閥在安裝之前要注意檢查蝶閥各部分部件沒有缺失,型號無誤,安裝時再看螺絲孔是否對正,確保管道內無...

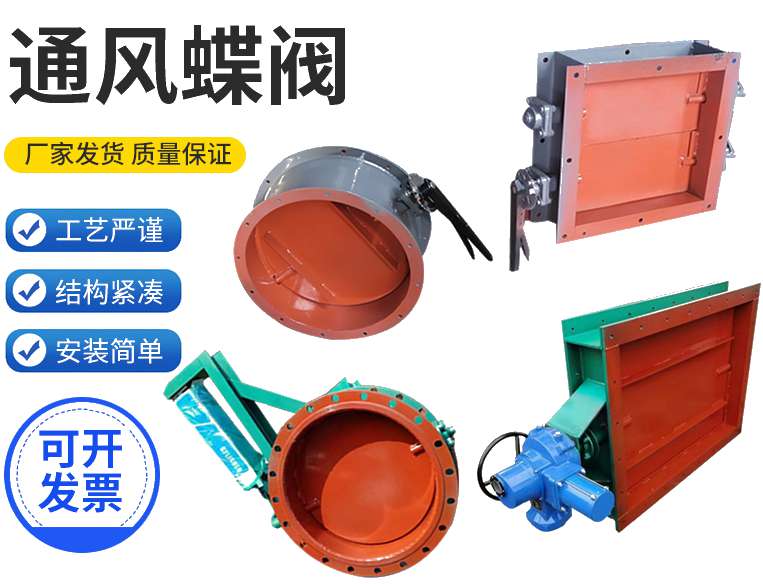

蝶閥型號類型較多,代表軟密封蝶閥的對夾式有D71X、D371X、D671X、D971X,法蘭式有D41X、D341X、D641X、D941X,其中X代表的是橡膠材質,遇到有腐蝕性介質的管道可以用F氟塑料代替。常見的蝶閥型號如下: 通風蝶閥型號:D341H、D341W 三偏心對夾硬密封蝶閥型號:D73H、D373H、D673H、D973H 中線法蘭蝶閥型號:D41X、D341X、D641X、D941X 中線對夾蝶閥型號:D71X、D371X...蝶閥型號編制方法：如D343H-16C ①D ②3 ③4 ④3 ⑤H ⑥16 ⑦C ①D代表蝶閥大類 ②驅動方式：3表示蝸輪傳動、6氣動、9電動、7液控等；③連接方式：4法蘭式、7對夾式、6對焊式等；中線蝶閥型號有:D71X、D371X、D671X、D971X、D41X、D341X、D641X、D941X等等; 雙偏心蝶閥型號有:D342X、D642X、D942X等等; 三偏心蝶閥型號有:D73H、D373H、D343H、D343W、D343Y等等。常見的氣動蝶閥型號有:D671X-16、D641X-16、D673H-16、D643H-16、D643W-16、D643Y-16、D671F-16、D641F-16等。
手動蝶閥：手柄式或蝸輪傳動+蝶閥閥體，型號如D73H/D43H/D373H/D343H/D71X/D41X/D371X/D341X等，氣動蝶閥：氣動執行機構+蝶閥閥體，型號如D673H/D671X/D643H/D641X等，電動蝶閥：電動執行機構+蝶閥閥體，型號如D973H/D943H/D971X/D941等。
閥門類型代號，閥門的連接式代號，閥門的傳動方式代號，閥體材料代號，閥座密封或襯里代號，根據不同代號，有不一樣的表達方式。
閥門類型代號，閥門的連接式代號，閥門的傳動方式代號，閥體材料代號，閥座密封或襯里代號，根據不同代號，有不一樣的表達方式。
閥門的傳動方式代號9、6、3分別表示：9、電動、6、氣動、3、渦輪蝸桿
閥體材料代號Z、K、Q、T、C、P、R、V分別表示：
灰鑄鐵、可鍛鑄鐵、球墨鑄鐵、銅及合金、碳鋼、鉻鎳系不銹鋼、鉻鎳鉬系不銹鋼、鉻鉬釩鋼
閥座密封或襯里代號R、T、X、S、N、F、H、Y、J、M、W分別表示：
奧氏體不銹鋼、銅合金、橡膠、塑料、尼龍塑料、氟塑料、Cr系不銹鋼、硬質合金、襯膠、蒙乃爾合金、閥門本體材料
閥門類型代號的Z、J、L、Q、D、G、X、H、A、Y、S分別表示：
閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥
閥門的連接式代號1、2、4、6、7分別表示：
1、內螺紋、2、外螺紋、4、法蘭、6、焊接、7、對夾
